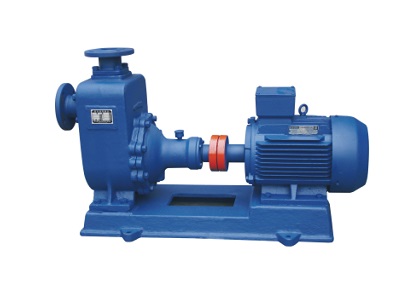

自吸泵有多種結構，其中外混式自吸泵的工作原理是：啟動前泵殼內充滿水（或泵殼本身有水）。啟動后，葉輪高速旋轉，使葉輪槽內的水流向渦殼流動。此時，在入口處形成真空，打開入口后擋門，吸入管中的空氣進入泵并通過葉輪通道到達外緣。另一方面，由葉輪排放到氣水分離室的水通過左右回水孔流回葉輪的外緣。在壓差和重力的作用下，從左回水孔返回的水被注入葉輪槽內，被葉輪擊碎。與吸入管的空氣混合后，水被拋向蝸殼并沿旋轉方向流動。然后它與來自右回水的水匯合并沿著蝸殼流動。由于蝸殼內的液體不斷地沖擊葉柵，并且不斷地被葉輪粉碎，因此它被強烈攪拌并與空氣混合，導致氣體和水的混合，并且氣體和水的連續流動不能分離�；旌衔镌谖仛こ隹诿撋啵囟坦苓M(jìn)入分離室。分離室中的空氣由出口管分離和排出，而水則通過左右回水孔流到葉輪的外緣，并與吸入管中的空氣混合。這種反復循環將逐漸排出吸入管路中的空氣，使水進入泵內完成自吸過程。
自吸泵的自吸高度，與葉輪前密封間隙、泵的轉數、分離室液面高度等因素有關。葉輪前密封間隙越小，自吸高度越大，一般取為0.3~0.5毫米；在間隙增大時，除自吸高度下降外，泵的揚程、效率均降低。泵的自吸高度隨葉輪的圓周速度u2的增大而增大，但到最大自吸高度時，轉數增加而自吸高度就不再增加了，此時只是縮短自吸時間；當轉數下降時，自吸高度則隨著下降。在其它條件不變的情況下，自吸高度還隨著儲水高度的增加而增加（但也不能超過分離室的最佳儲水高度）。為了在自吸泵中更好地使氣水混合，葉輪的葉片須少些，使葉柵的節距增大；并宜采用半開式葉輪（或葉輪槽道較寬的葉輪），這樣更方便于回水深入地射進葉輪葉柵中。
內混式的自吸泵，工作原理與外混式自吸泵相同，其區別只是回水不流向葉輪外緣，而流向葉輪入口。內混式自吸泵在啟動時，須打開葉輪前下方的回流閥，使泵內液體流回到葉輪入口。水在葉輪高速轉動的作用下與吸入管來的空氣相混合，形成氣水混合物排至分離室。在這里空氣排出而水又從回流閥返回到葉輪入口。如此反復進行，直至空氣排盡，吸上水來。
自吸泵選型數據
一、自吸泵選型基本數據的重要性
購買自吸泵前最關鍵的一個環節就是需要了解清楚自吸泵選型基本數據,相關的自吸泵基本數據了解清楚后才能選擇到一臺符合工況需求的自吸泵產品。
二、自吸泵選型基本數據：
1、自吸泵選型基本數據首先要了解輸送的液體具體是什么介質。主要液體的名稱、液體的主要特性(比如液體是不是具有腐蝕性、恢復性、易燃易爆性、毒性等)、液體的具體溫度多高、是不是含有顆粒顆粒的含量占多少及顆粒直徑具體什么顆粒、介質的密度、介質的粘度等。
2、然后確定自吸泵的性能參數。首先需要了解用戶需要的流量，然后需要了解自吸泵進口管道長度及高度具體在哪個地區使用方便查閱大氣壓力來計算自吸泵的吸程能不能滿足工況、自吸泵出口系統管路的布置;具體垂直高度多高、水平距離多少米、管徑多大、彎頭數量、閥門數量、自吸泵抽水輸送出去是做什么用處，末端是不是需要有壓力等等以便廠家為您選擇合適揚程的自吸泵產品，了解裝置的運行方式(間歇運行或連續運行)。
3、自吸泵選型時應了解的其他工況。自吸泵選型時還要考慮到使用環境工況條件的限制、預算成本、自吸泵的安裝位置、安全(如是輸送易燃易爆的液體或者環境還需要防爆電機)、環境污染是不是需要自吸泵達到無泄漏的功能等要求例如立式無泄漏自吸泵。
