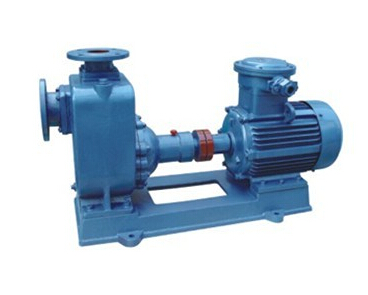

CYZ-A自吸離心油泵采用具有軸向回流液的泵體結構。泵體由吸入室、儲液室、渦旋室、回流孔、氣液分離室。當泵正常啟動，葉輪將液體儲存在吸入室和空氣吸入管道一起，完全可以混合在葉輪。在離心力的作用下，液體夾帶氣體流的渦旋室的外邊緣，并在葉片。車輪的外緣形成厚白色泡沫帶和高速旋轉液體環。氣液混合物通過擴散管進入氣液分離室。此時，由于流速突然降低，較輕的氣體從混合物中分離和氣體繼續上升，通過泵體的出口流量。除氣后，液體返回到儲存室，并通過返回孔再次進入葉輪。它與氣體混合，從內輪流吸入管路向葉輪外緣葉輪的高速旋轉作用下。作為過程的推移，在吸入管腳的空氣不斷減小直至吸入氣體排出，自吸過程完成，并投入正常運行的泵。因?yàn)楸镁哂羞@種獨特的排氣量，使泵可以輸送液體中含有氣體，而不需要安裝底閥，使用時，在加油機上，它具有良好的清掃功能。
在一些泵的軸承體的底部還設置有冷卻室。當軸承體的溫度上升超過70度，由于軸承的加熱，冷卻液可注入冷卻室的冷卻液管接頭有一個循環冷卻。密封裝置以防止漏液從高壓區向低壓區內的泵是前后密封環。前密封圈安裝在泵體上，后密封環安裝在軸承體上。當密封環磨損到一定程度后，泵長期運行，影響工作效率和自吸性能的泵，應及時更換。
