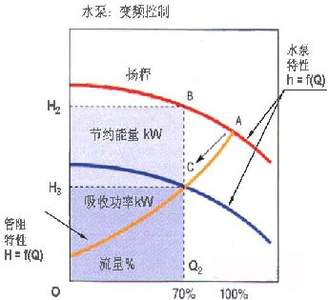

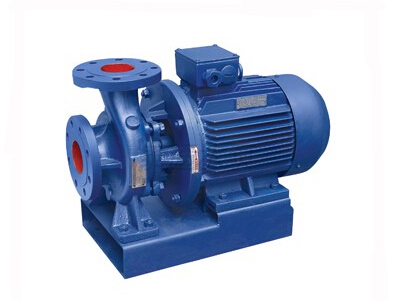

（管道泵） （管道泵流量控制圖例）
第一種方法:出口節流
通常這種方法也僅限于在低、中比轉數泵上使用。部分關閉出口管路上任意形式的閥門均會增大系統壓頭，因此系統壓頭曲線將在較小的流量下與 管道泵壓頭曲線相交。出口節流使操作點移動到較低的效率點處，并在節流閥處有功率損失。這對大型的泵裝置可能很重要，而投資較高的調節方法可能在經濟性上更具吸引力。節流至關死點可能引起泵內流體過熱，可以用旁路來維持必要的最小流量，或用不同的調節手段。
第二種方法：吸入口節流
如果有充足的NPSH可以利用，那么在吸入管路可以通過節流節省一些功率。因?yàn)槌隹诠?jié)流會造成液體的過熱或汽化，所以噴氣發動機燃料管道泵常采用入口節流。在很小的流量下，這些泵的葉輪只是部分地充滿液體，因此，輸入功率和溫升約為出口節流時葉輪充分運轉位的1/30凝結水泵的流量通常采用淹沒深度來控制7，這相當于入口節流。
第三種方法：旁通調節
從管道泵的排出管路可以分流出全部或部分流量，經過旁路管引到泵的吸入口或其它的適當點。旁路中可裝一個或多個流量孔板和合適的控制閥。計量旁路通常用于減小鍋爐給水泵的流量，主要是為了防止過熱。

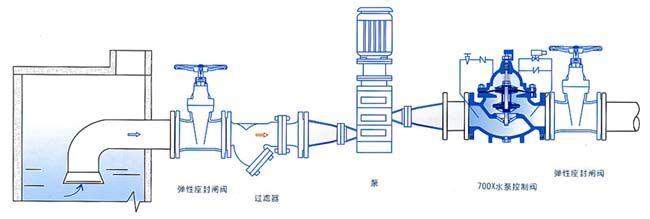

（管道泵流量系統示意圖 ）
第四種方法：轉速調節
。蒸汽透平和內燃機以很小的附加成本就很容易適應轉速調節。各種機械式、磁力式、液壓式的變速裝置以及直流和交流變速電動機都可以用來調節轉速。通常，變速電動機過于昂貴，只有在對特殊情況作經濟研究后證明是值得時方能使用可調葉片調節。
第五種方法：補氣
向管道泵的吸入口補氣也是調節流量的一種方法，這種方法與出口節流相比可以節省一些功率。通常，不希望在輸送的液體中有空氣存在，而且空氣太多總是存在使泵失去其灌注頭的危險，不過除個別場合外，這種方法在實踐中很少采用。
|
